Secadores
Secado térmico de alta capacidad de productos a granel.
Tecnologías
Secado, enfriamiento y calcinación
Expertos en el diseño, la fabricación y el mantenimiento de tambores rotativos y lechos fluidos para el tratamiento térmico de sólidos. El núcleo de nuestra ingeniería.
Tecnología
Expertos en tambores rotativos y lechos fluidos
El tambor rotativo es una máquina presente en la industria desde comienzos del siglo XX. Simple en su concepción, favorece el tratamiento de productos sólidos o fangos mediante el volteo producido por la rotación o por las cortinas de material formadas por sus paletas.
En COMSPAIN diseñamos, fabricamos y mantenemos tambores rotativos y lechos fluidos adaptados a las exigencias de cada proceso. Cubrimos todo el ciclo: ingeniería de base y de detalle, fabricación, montaje, puesta en marcha y servicio postventa.
Gama
Una familia completa de equipos
Enfriadores
Enfriamiento controlado del producto tras el secado o la reacción.
Granuladores
Formación de gránulo, con especial experiencia en fertilizantes.
Calcinadores
Tratamiento térmico a alta temperatura.
Revestidores (coaters)
Recubrimiento uniforme del producto.
Lavadores
Lavado de gases y productos para depuración y recuperación de proceso.
También fabricamos: clasificadores, desmoldeadores y apagadores.
Ingeniería
Ingeniería en cada detalle
Los tambores pueden funcionar con flujos de gases y productos en corriente paralela o contracorriente, con calentamiento directo o indirecto según lo requiera el proceso. El equipamiento interior se diseña a medida de la reología de cada producto para maximizar el intercambio de calor y masa, repartir el producto de forma homogénea y alcanzar el máximo llenado sin generar aglomeraciones.
Sistemas de accionamiento
- Piñón-corona
- Piñón-cadena y rueda dentada
- Tracción por ruedas de rodadura
Equipamiento habitual
- Bastidores de accionamiento y rodadura
- Cajas de entrada y salida de producto
- Tomas de gases
- Elementos especiales: jaula de ardilla en la salida, martillos descolmatadores en la virola o sistemas de riego
Ingeniería avanzada
Tecnologías especiales
Cada proceso tiene su solución. Fabricamos configuraciones específicas:
-
Paletas en nido de abeja
-
Transferencia térmica a través de pared: riego (enfriadores) o calentadores —eléctricos o quemadores— para secado y calcinación
-
Mixtos secador-enfriador con salida de aire en el centro
Sectores
Aplicaciones
Tratamos productos a granel finos, cristalinos, gruesos, plásticos e incluso lodos, con especial experiencia en fertilizantes:
- Fertilizantes granulados y cristalizados (NPK, nitratos...)
- Fosfatos, incluido fosfato dicálcico (DCP)
- Sales y productos químicos
- Minerales
- Biomasa y sólidos del sector agroalimentario
- Residuos y lodos
Capacidad
Equipos de gran tamaño para plantas de todo el mundo
Algunos ejemplos de equipos fabricados y en servicio:
-
Tambores de acero inoxidable macizo para nitrato amónico, 50 mm de espesor
Ø4,5 m × 30 m · España
-
Secadores indirectos de PVC
Ø3,2 m × 28 m · Canadá
-
Tambores secadores de NPK
Ø4 m × 28 m · Sudáfrica
-
Granuladores de NPK
Indonesia
-
Plantas de secado de residuos sólidos para incineradora
España
Materiales: acero al carbono, acero inoxidable o aleaciones especiales según la corrosividad del proceso.
Referencias
Proyectos de esta tecnología
Fabricación, transporte e instalación · Fertilizantes · Georgia

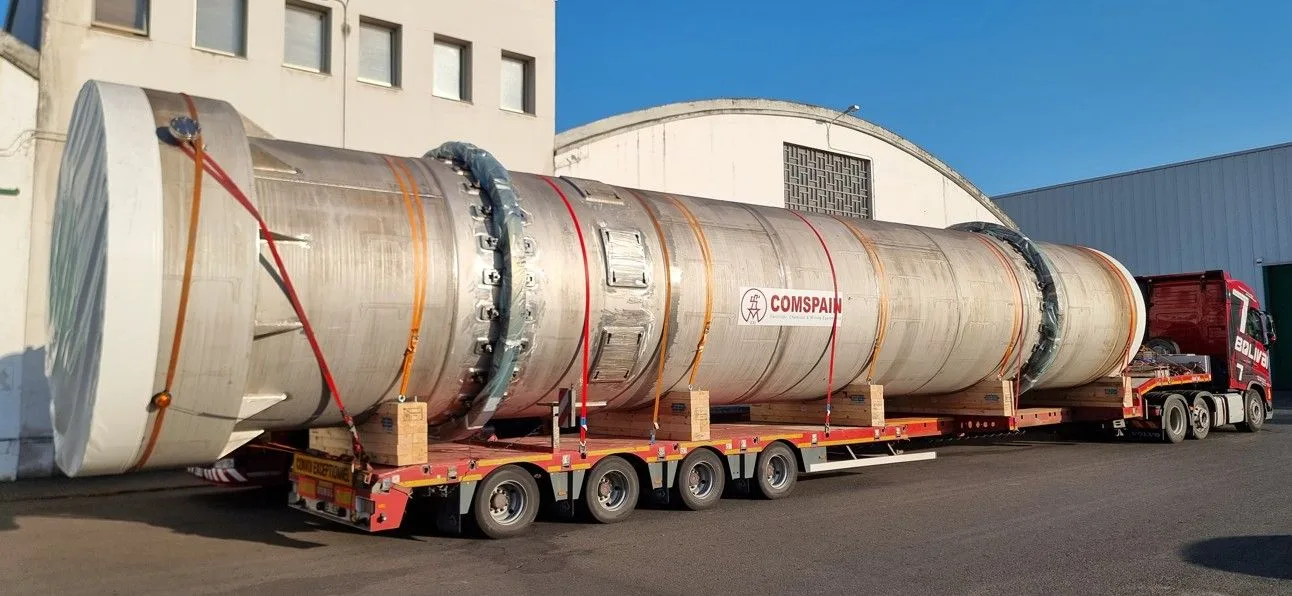

Tambor secador rotativo entregado e instalado en planta
Fabricación en las instalaciones de COMSPAIN, transporte especial en góndola para carga sobredimensionada e izado y posicionamiento en la planta del cliente mediante…
Revamping y retrofit · Fertilizantes · España
Reparación en obra de una fisura en corona dentada, equipo de vuelta en servicio en 3 días
Una fisura transversal de 260 mm en la corona dentada de un secador —12,5 toneladas, acero fundido 35CrMo4, en operación continua desde 1987—. Sustituirla habría…
Fabricación y suministro · Fertilizantes · Georgia

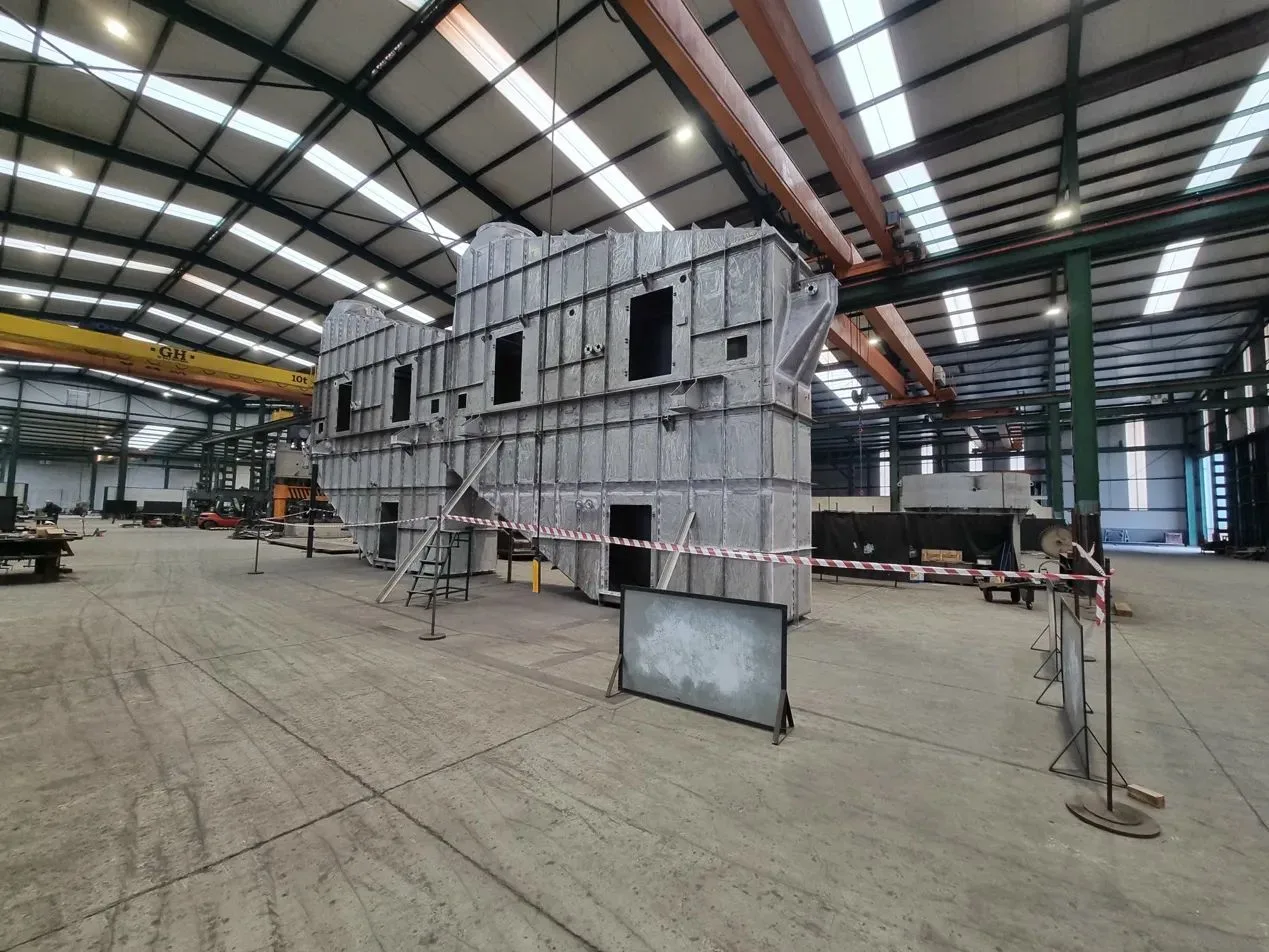

Enfriador de lecho fluido para enfriamiento eficiente de producto
Fabricación en nuestro taller de España e instalación en planta de un enfriador de lecho fluido, una de las etapas más críticas de la producción de fertilizantes:…
Fabricación y suministro · Fertilizantes · Georgia
Tambor revestidor para un recubrimiento uniforme del granulado
Fabricación en nuestro taller de España e instalación en planta de un tambor de recubrimiento (coater drum) para un productor de fertilizantes. Diseñado para aplicar un…
Fabricación y suministro · Fertilizantes (fosfatos) · Marruecos
Dos virolas de secador rotativo para una planta de fosfato dicálcico (DCP)
Fabricación de dos grandes virolas de secador rotativo para una planta de fosfato dicálcico (DCP). Desde la chapa de acero hasta secciones de tambor completamente…
Asistencia técnica · Fertilizantes · Francia
Soldadura y asistencia técnica en campo sobre un enfriador de lecho fluido
Soporte especializado de soldadura y asistencia técnica para operaciones de reparación sobre un enfriador de lecho fluido, trabajando en el interior del equipo para…
Revamping y retrofit · Fertilizantes · Egipto
Rectificado y reparación de aro de rodadura in situ, sin desmontar el tambor
Cuando un aro de rodadura presenta desgaste, picaduras o daño superficial, sustituir el tambor completo rara vez es la solución. El equipo de servicio de campo de…
Asistencia técnica · Fertilizantes · Francia
Reparación y reacondicionamiento en obra de un secador de lecho fluido vibrante
Tras años de servicio en un proceso exigente, un secador de lecho fluido vibrante presentaba fisuras en zonas estructurales y secciones de chapa deterioradas que…
Fabricación y logística de exportación · Fertilizantes · Arabia Saudí
Tambores secadores divididos en dos mitades para su transporte
Suministro de tambores secadores para una planta de fosfato diamónico (DAP) en Arabia Saudí. Por sus dimensiones, los tambores se diseñaron para dividirse en dos…
Fabricación y suministro · Fertilizantes · España
Lecho fluido vibrante sobre ballestas para fertilizantes órgano-minerales
Lecho fluido vibrante de tipo DL para una planta de fertilizantes órgano-minerales en España, fotografiado en nuestro taller antes de su entrega. El diseño DL, pensado…
¿Tiene un proyecto de secado, enfriamiento o calcinación?
Cuéntenos su necesidad y nuestro equipo de ingeniería le propondrá la mejor solución técnica.
