Servicios
Equipos construidos bajo control COMSPAIN, con materiales certificados y trazabilidad completa: del taller a su planta, en cualquier parte del mundo.
Nuestra filosofía
Un buen diseño solo vale lo que vale su ejecución.
Por eso en COMSPAIN la fabricación no es un proceso que se externaliza y se olvida: nuestros ingenieros especifican los materiales, redactan el plan de inspección y ensayos, controlan la calderería, la soldadura y el mecanizado, y firman cada equipo antes de expedirlo.
No fabricamos siempre en el mismo sitio, y eso es una ventaja para el cliente, no una debilidad. Trabajamos con acuerdos de colaboración con talleres de calderería y mecanizado en distintos países, y para cada proyecto elegimos —o montamos— el taller más adecuado, muchas veces cerca de la propia planta del cliente. Eso reduce plazos y costes de transporte en equipos de gran tamaño, y facilita que el cliente visite la fabricación sin tener que viajar a España.
Lo que no cambia de un taller a otro es el control: nuestro propio equipo de calidad se desplaza o supervisa a distancia cada fabricación, con las mismas exigencias de materiales, soldadura y ensayos en Marruecos, Egipto o Indonesia que en un taller en España. Calidad europea, dondequiera que se fabrique.
El resultado es el mismo que llevamos entregando desde 1976: equipos que llegan a planta completos, probados y documentados, y que siguen girando décadas después.
Alcance
Tambores secadores, enfriadores, granuladores, revestidores y calcinadores; molinos; cribas; lechos fluidos; transportadores y equipos de manutención. Cada uno con su bastidor de accionamiento y rodadura, cajas de entrada y salida y tomas de gases.
Virolas, anillos de rodadura, coronas y piñones, ruedas de rodadura y de tope, cadenas cinemáticas completas con accionamiento auxiliar de emergencia. Piezas de gran tamaño y tolerancias exigentes, fabricadas bajo control metalúrgico.
El equipo principal junto con todo lo que necesita para funcionar: alimentación y dosificación, captación de polvo (ciclones, filtros), ventiladores, cámaras de combustión, estructura y plataformas. Un solo suministrador, una sola responsabilidad.
Reposición de componentes de desgaste y sustitución de equipos al final de su vida útil, también para máquinas que no fabricamos nosotros.
Modelo de fabricación
Un tambor de 400 toneladas no se transporta igual desde España que desde un taller a 20 km de la obra. Por eso adaptamos dónde fabricamos a cada proyecto, sin ceder en cómo lo fabricamos.
Mantenemos acuerdos estables con talleres de calderería pesada y mecanizado en varios países, ya probados en proyectos anteriores. No improvisamos proveedor en cada oferta.
Cuando el proyecto lo justifica, fabricamos en un taller próximo a la instalación final. Menos transporte especial, menos riesgo en el trayecto, y el cliente puede visitar la fabricación sin desplazarse a España.
Sea cual sea el taller, el plan de inspección, los materiales exigidos y el equipo de calidad son los de COMSPAIN. Nuestros propios inspectores supervisan la fabricación, en España o fuera.
Calidad
Fabriquemos donde fabriquemos, cada equipo pasa por el mismo plan de inspección definido en ingeniería. Nada avanza a la siguiente etapa sin el visto bueno de nuestro equipo de calidad.
Certificados de calidad del acero (EN 10204 3.1), verificación de composición, espesores y estado de suministro.
Procedimientos de soldadura homologados y soldadores cualificados. Control de geometría de virolas: redondez, alineación y concentricidad.
Anillos de rodadura, coronas, piñones y ruedas mecanizados a tolerancias de dentado y rodadura. Control dimensional y de dureza.
Ensayos no destructivos en soldaduras y forjas [CONFIRMAR], premontaje en taller y prueba de giro cuando el tamaño lo permite. Inspección abierta al cliente o a tercera parte.

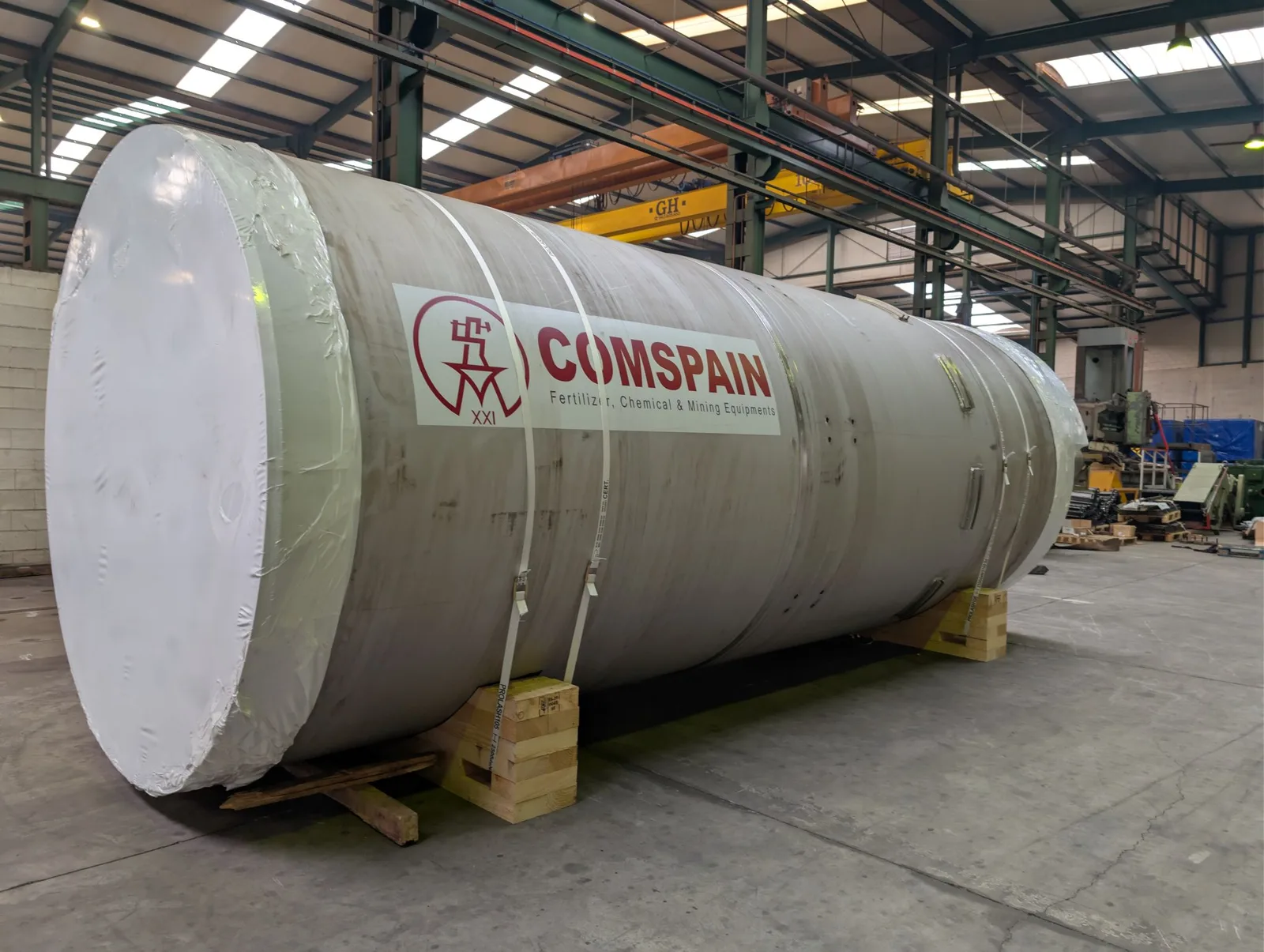

Protección y embalaje para transporte marítimo, marcado de piezas, plan de carga y dossier final: planos as-built, certificados, manual de montaje, operación y mantenimiento.
Especificaciones
El accionamiento y la rodadura son el corazón de un tambor. Estas son las especificaciones con las que los construimos, en cualquiera de nuestros talleres.
| Componente | Material y construcción | Dureza | Límites de fabricación |
|---|---|---|---|
| Anillos de rodadura | Bandaje forjado en una sola pieza, acero 34CrMo4 (35 CD4). Montaje flotante sobre calzos fijados a la virola con calas de ajuste, que permite microdeslizamientos y evita desgastes puntuales. | ~230 HB | Ø hasta 6.000 mm · ancho hasta 600 mm · hasta 40 t |
| Ruedas de rodadura y de tope | Forjadas o laminadas, acero 42CrMo4 (42 CD4). Zunchadas en caliente sobre eje F-125 montado en rodamientos esféricos. Topes de diseño cónico, engrase por panes de grafito. | ~260 HB | — |
| Coronas | Acero 34CrMo4 (35 CD4) en dos mitades, dentado mecanizado bajo control. | ~250 HB | Ø primitivo hasta 8.000 mm · módulo hasta 50 mm · ancho hasta 500 mm |
| Piñones | Forjados, acero 42CrMo4 (42 CD4), típicamente 23 dientes. | ~280 HB | — |
| Virolas | Acero al carbono, inoxidable, corten o con revestimiento refractario según producto y temperatura. | — | Ø hasta 5,4 m · longitud hasta 50 m · espesor hasta 60 mm · hasta 400 t |
| Cadena cinemática | Accionamiento piñón-corona con acoplamiento hidráulico para arranque progresivo. Virador auxiliar de emergencia con reductor, rueda libre y freno electromagnético. Engrase automático corona-piñón por grasa pulverizada, con ciclos programables. | — | Potencia hasta 1.000 kW |
Logística
t · pieza más pesada expedida
m de diámetro
m de longitud
países con equipos en marcha
Expedir un tambor de 400 toneladas no es enviar un paquete. Planificamos la división en tramos, el transporte especial y la logística portuaria desde la fase de diseño, para que el equipo llegue a planta en las condiciones y el plazo previstos. Y cuando llega, nuestro equipo puede supervisar el montaje y la puesta en marcha.
Calidad
Fabricamos conforme a las normas que exige cada mercado y cada proyecto, con documentación que acompaña al equipo hasta su puesta en marcha.
COMSPAIN está certificada según ISO 9001:2015 por Bureau Veritas. Nuestro control de calidad es independiente de la dirección técnica y reporta directamente a la dirección general: quien inspecciona no es quien fabrica, sea cual sea el taller. [CONFIRMAR]
Descargar certificado ISO 9001 (PDF)Por qué COMSPAIN
Nada se pierde entre el plano y el taller: quien diseña es quien controla la construcción, esté donde esté.
Acuerdos de colaboración en distintos países que reducen transporte, plazo y coste en equipos de gran tamaño.
Aceros con certificado 3.1 y control de dureza en componentes críticos, con el mismo estándar en cualquier taller.
Coronas de 8 m, anillos de 6 m, virolas de 400 t: fabricación pesada con tolerancias de mecánica fina.
Cliente e inspectores independientes son bienvenidos en cada puerta de calidad.
Más de 40 países y 50 años expidiendo equipos pesados.
Referencias
Envíenos las especificaciones o los planos del equipo existente y le preparamos una oferta.
